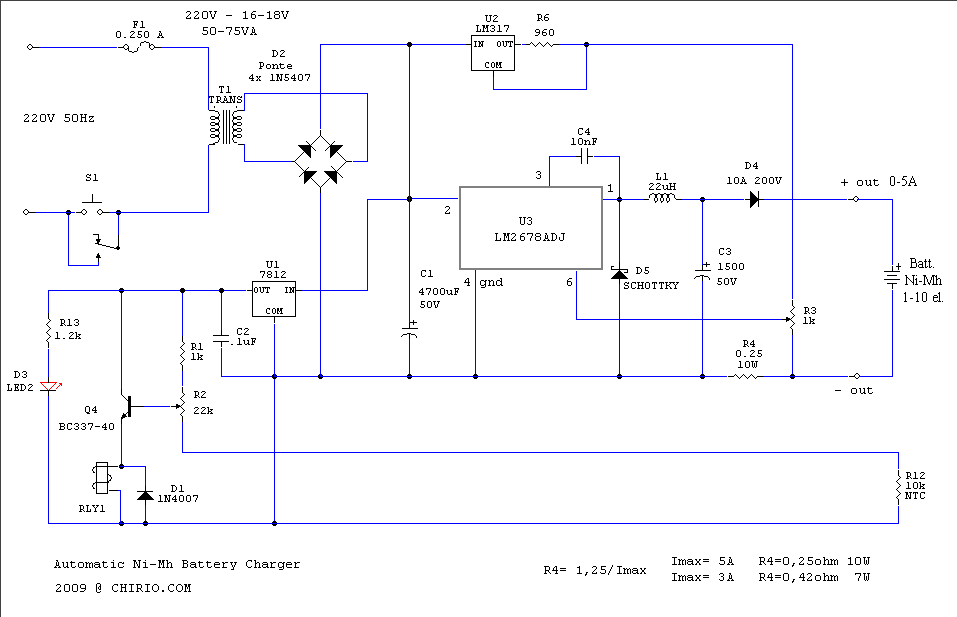

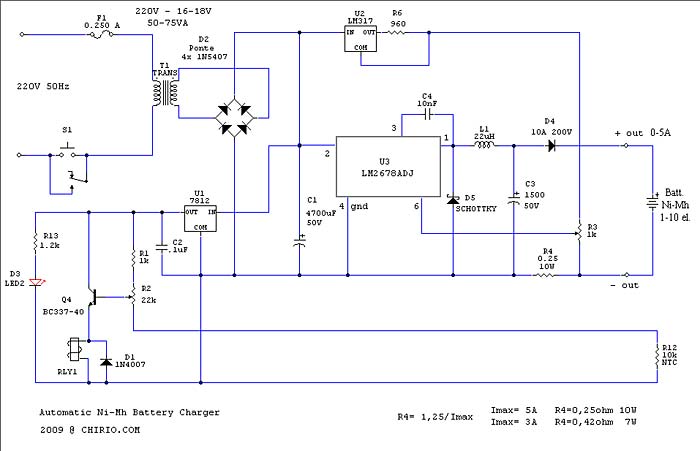

Alimentazione con ingresso 220V
50Hz tramite trasformatore T1. Il secondario del trasformatore deve
essere dimensionato in base alla massima corrente che si vuole ottenere,
con 3A massimi basta un 50-60VA con uscita 16-18V, per avere 5 A in uscita
con servizio continuo dobbiamo avere una potenza di almeno 75-100VA.
Un
ponte diodi D2 da 4400mA 80V o maggiore, raddrizza l'alternata e il
condensatore C1 da 4700uF ha il compito di filtrare e livellare. - La
sezione 220V può essere sostituita da un alimentatore per notebook da
19-21V 3/5A collegare l'uscita ai capi del C1. Il
pulsante S1 serve a dare alimentazione. Se le condizioni di temperatura
batteria sono inferiori a 30°C il relè si chiude e dà alimentazione al
circuito di ricarica, se la batteria è calda il sistema si spegne o non
viene alimentato. Chiaramente il termistore R12 deve essere
posizionato sotto le batterie in ricarica o meglio dentro al pacco e collegato
al connettore di ricarica. Oppure, utilizzare una fascetta in velcro per fissare
il termistore sul corpo del pacco in ricarica. Il
circuito di protezione termica prende alimentazione dall'uscita del
ponte raddrizzante e attraverso il regolatore LM7812 otteniamo la tensione di 12V
necessaria a comandare il relè. Durante il funzionamento, il RLY1 è
normalmente chiuso. Il trimmer R2 deve essere tarato per fare aprire il
relè per temperature superiori ai 30-40° da misurare sul corpo batteria.
L'integrato U2 LM317 ha il
compito di fornire la corrente costante per il potenziometro della
regolazione di corrente, ai capi del potenziometro ci deve essere una tensione di
1,25-1,30V L'integrato
U3 LM2678T-ADJ deve essere montato su radiatore, normalmente lavora a
tensione costante, con questa configurazione otteniamo invece una
regolazione molto precisa della corrente in uscita. Attenzione che la
tensione a vuoto corrisponde a quella del C1 pari a 26-30V. La
resistenza R4 determina la massima corrente in uscita, il suo valore è
dato da 1,25/Imax nel caso di 5A avremo un valore di 0,25 Ohm non
è un valore commerciale, ma è facilmente ottenibile con il parallelo
di 4 resistenze da 1ohm 2W. Il
diodo D5 deve essere del tipo Schottky, per 3A va bene un MBR340, mentre
per 5A usare un MBR745 o similari. La bobina L1
è stata realizzata su nuclei verdi/blu diam. 12,70mm
avvolgendo 25 spire filo diam. 0,55mm Con
il potenziometro R3 possiamo regolare la corrente da un minimo di 10mA a
un massimo di 5A, la regolazione è molto precisa e stabile. Occorre
avere un amperometro in uscita per posizionare con precisione il valore
di corrente che ci serve. Consiglio di montare una manopola con indice e
scrivere i valori di riferimento. Quando

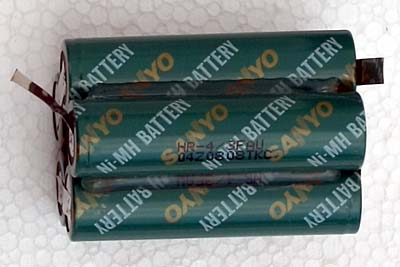

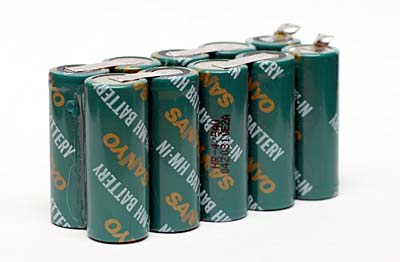

le batterie sono cariche, iniziano a scaldare, pertanto il sensore
termico (R12) deve essere posizionato sotto al pacco batterie. Se la
temperatura supera la soglia di taratura, il carica batteria si spegne
automaticamente. Il diodo D4 di tipo normale da 10A evita che la tensione di batteria ritorni
dentro al LM2678, danneggiandolo. La
resistenza NTC R12 deve essere saldata su un cavetto e
posizionata direttamente sul corpo degli accumulatori sotto carica. FOTO
DELLA REALIZZAZIONE IN ARRIVO
|
